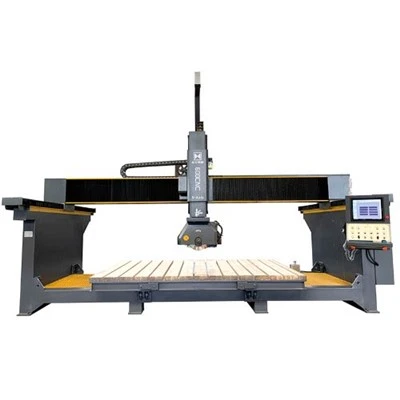

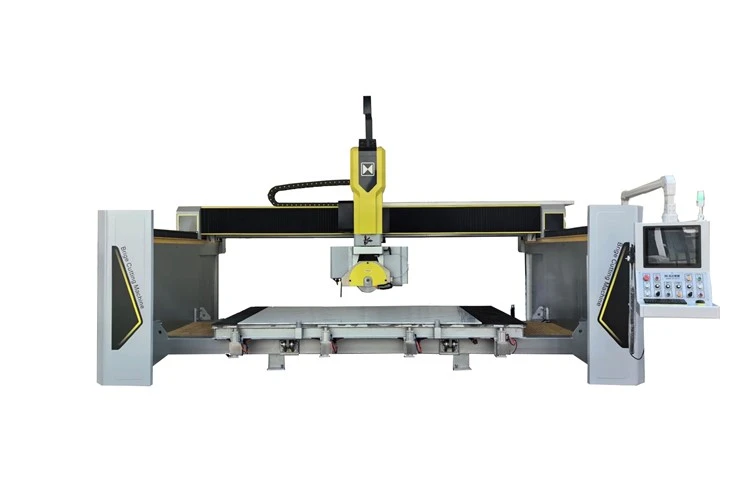

5 ašių CNC tilto pjovimo mašina
„Linhai Zhongli Machinery Manufacturing Co., Ltd.“ yra viena patikimiausių 5 ašių cnc tilto pjūklo mašinų gamintojų ir tiekėjų Kinijoje. Sveiki atvykę į čia esančią didmeninę patvarią 5 ašių CNC tilto pjūklo mašiną ir gaukite citatą iš mūsų gamyklos. Galimi kokybiški produktai ir priimtina kaina.
Techniniai parametrai
|
Modelis |
5 ašių CNC tilto pjovimo mašina |
|
Darbo stalo dydis |
L3500mm*P2000mm |
|
Maksimalus Cištarti Dydis |
L3500mm*P2000mm*H90mm |
|
MaksimalusNulenkimo dydis |
L3500mm*P2000mm*H60mm |
|
Pjūklo ašmenų skersmuo |
350-425 mm |
|
Pagrindinė variklio galia |
22 kw (nuolatinio magneto variklis su dažniu) |
|
MaršrutizatoriusGalia |
5,5kw |
| Valdymo centras |
aukščiausios klasės-CNC sistema + pramoninis kompiuteris + magistralės servo variklis |
|
Valdiklio prekės ženklas |
Savarankiškai{0}}kurta CNC sistema |
|
Vairavimo variklis |
Servo variklis |
| XY Z-ašies perdavimas: |
X ašyje pritaikytas #30 linijinis kreipiamasis bėgis + spiralinis stovas ir krumpliaratis + planetinis reduktorius. Y ašyje yra Nr. 30 linijinis kreipiamasis bėgis + sraigtinė stelažas ir krumpliaratis + planetinis reduktorius + alyva{4}} panardinta konstrukcija. Z ašyje naudojamas #30 linijinis kreiptuvas + rutulinis varžtas. |
|
C-ašį |
C ašyje pritaikytas didelio{0}}tikslumo reduktorius. Jis gali pasukti 0–360 laipsnių, kad būtų galima apdoroti įvairiomis kryptimis. |
|
A-ašis |
Ašyje naudojamas didelio{0}}tikslumo reduktorius. Jis gali pakreipti 0 laipsnių ~ 90 laipsnių, kad būtų galima apdoroti įvairiais kampais. |
|
MaršrutizatoriusMaksimalus greitis |
24000 aps./min |
|
Bendra galia |
35kw |
|
Keliamoji galia (siurbimo taurė) |
200 kg |
|
Cilindrai |
5 grupės |
|
Matmenys |
L5750*W4160*H3500mm |
|
Vandens suvartojimas |
2m³/h |
|
Bendras svoris |
5.4t |
|
Pagrindinės dalies pristatymo dydis |
5750x2200x2500 mm |
| Pristatymas | Pagrindinė dalis pristatoma kaip visuma (40 HQkonteineris) |
Su priekinėmis stumdomomis durimis:
Citata
|
Parinktis: (sistema)
1. Savarankiškai-sukurta CNC sistema 2. ESA sistema iš Italijos |
Parinktis: važiuoklė turi būti karštai{0}}cinkuota |
Parinktis: pridėti priekines stumdomas duris |
Pasirinkimas: guminis paviršius Worktable |
Savybės
1. Žmogaus-sąveika su mašina:
Jį galima prijungti prie interneto naudojant „Wi-Fi“ ir mobiliojo telefono belaidį bendrinimą ir pan., kad būtų galima sąveikauti su mašina, nuotoliniu būdu stebėti ir atnaujinti sistemą.
2. Su elektriniu velenu (greitis: 24000 aps./min.) frezavimo darbams
3. Naudodami fotoaparatą, nustatykite ruošinių padėtį ir sugeneruokite jo dydį.
4. C-ašis pasukti 0 laipsnių ~360 laipsnių, A-ašis pasukti 0 laipsnių ~90 laipsnių
5. Didelis nusklembimo dydis: 3500 mm X 2000 mm
6. Su 17 colių spalvotu jutikliniu-ekranu
7. Savarankiškai-sukurta CNC sistema su CutCam programine įranga, paprasta valdyti.
8. Su besisukančių cilindrų grupe plokštei presuoti frezavimo darbų metu. (Esame pirmoji gamykla, sukūrusi tokią funkciją Kinijoje. Ir iki šiol vienintelė.)
9. Su siurbtukais, keliamoji galia: 200kgs
10. 22-KW Self{1}}sukurtas nuolatinio magneto variklis, specialiai skirtas 5 ašių tiltiniam pjūklui. Tai sutaupo 40% energijos.
11. Stalą galima apversti 85 laipsnių kampu
Funkcijos
* Tiesus pjovimas: įvairūs daugiakampiai, vertikalus pjovimas, nuožulnus pjovimas, horizontalus pjovimas, nuožulnumas
* Kreivės pjovimas: kreivės, bangos, apskritimai, ovalai ir smailės.
* Akmens frezavimas, graviravimas, profiliavimas vidiniams kampams formuoti, L-formos stalviršiai ir keturių-pusių po-pakabinami stalviršiai / virtuvės kriauklė / praustuvas
* Venų derinimas
Darbo vaizdo įrašai
Programos
1. Pateiktos paraiškos:
* Dekoratyvinės sienų plokštės, po palange
* Vonios kambariai ir vonios kambarys: stalviršiai, kosmetinis stalviršis, stalviršiai, atlošas ir šoninis apšvietimas, virtuvės kriauklė
* Durų laiptai, laiptai ir slenksčiai
* Grindys
* Antkapis / antkapis
2. Programos nuotraukos:
Gamyklos paroda
Siuntimas
Šį modelį galima įkelti į 40' AUKŠTO{1}}KUBO konteinerį.
